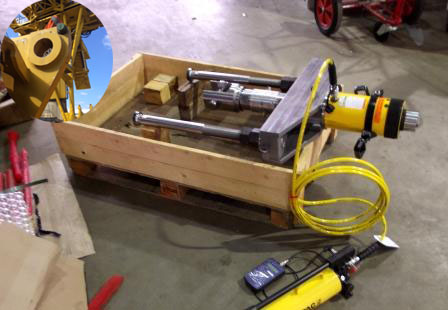

ExtractomètresLa société CAPTRONIC a réalise des extractomètres dans le cadre des Inspections techniques sur anneaux de levage ou vis de maintien avec chevilles chimiques dans le secteur d'activité Off-Shore ou systèmes d'ancrage dans le Génie Civil .
Ces systèmes d'extraction générent une force pour tester la résistance à l'arrachement d'une fixation, d'une vis, d'une cheville fixées sur une paroi. Il existe des extractomètres à 3 pieds et 2 pieds. Ces derniers permettent de pouvoir se déplacer et se positionner avec une zone d'appui dans des espaces restreints.
La force peut être générée par un système vis-écrou lorsque les efforts de tests sont faibles,autrement par vérin hydraulique avec pompe manuelle.

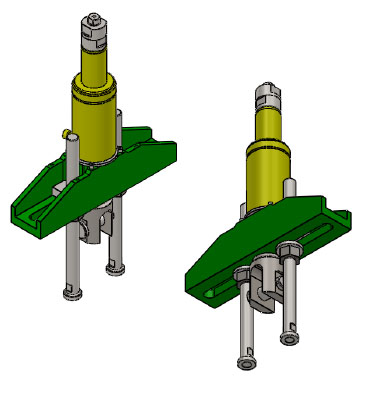

Un afficheur portatif permet de lire la valeur de l'effort généré en Kg, tonne, daN, KN, Lbs. Nous concevons et réalisons des générateurs de force pour les chantiers de 1 tonne à 400 tonnes. Les vues isométriques ci-dessous montre un système destiné à mesurer la résistance d'ancrages de levage ou "Eye pad" jusqu'à 60 tonnes .   Dans les activités off-shore ,les anneaux soudés au bâtiment font partie de la chaîne de levage et doivent être vérifiés périodiquement en tant qu'appareils ou accessoires de levage.
Cet extractomètre est soumis à la certification par un Bureau de Contrôle spécialisé dans les appareils de levage et est utilisé lors de la maintenance, l´inspection et au cours du programme de certification de nos clients.
Chaque anneau de levage ou point de levage peut devenir un risque potentiel dans une opération de mouvement de charge. Pour cette raison, on doit effectuer un contrôle périodique. Ces contrôles non-destructifs correspondent à des techniques d’inspection de matériel . Le test fait alors partie du cycle de vie du produit, tels la fabrication, l’assemblage, la maintenance, etc. Examen ayant pour objet de vérifier le bon état de conservation de l’accessoire de levage et notamment de déceler toute détérioration, telle que déformation permanente ou apparitions de criques ou fissures . Mesure de force d'extractionCe dispositif est destiné à mesurer la force d'extraction ou la résistance à l'arrachement de vis, ancrages mécano-soudés. |
