Les accouplements et limiteurs mécaniques

Définition : Accouplement mécanique pour couplemètres statiques ou dynamiques


Dans le cas de la mesure de couple,un accouplement mécanique est un ensemble qui pemet de transmettre une puissance via un mouvement de rotation du moteur vers le récepteur.
Le moteur et le récepteur deviennent solidaires par le biais de cet accouplement.
Ainsi, pour choisir un sytème d'accouplement ou le concevoir, il est important de connaitre :

- le couple nominal et l'encombrement sont les premiers éléments techniques importants pour effectuer une pré-sélection dans une gamme de systèmes d'accouplement.

-la vitesse de rotation maximale

-le profil de la puissance transmise

-les défauts d'alignement estimés

-le pouvoir de limitation du système d'accouplement : dans  certaines circonstances, privilégier une rupture du système d'accouplement plutot que l'endommagement d'un moteur ou d'un récepteur

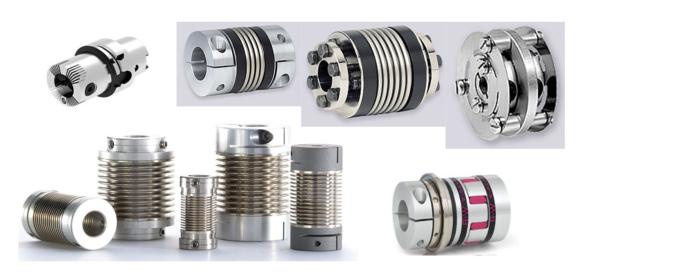

Accouplement à soufflet métallique miniature sans jeu avec vis de réglage radiales
Pour diamètres d'arbre de 1 à 100 mm
Rigidité torsionnelle élevée, compensation du désalignement de l'arbre à faibles forces de rappel
Accouplement à soufflet parfait pour codeurs, tachymètres, potentiomètres
Plage de couple : 0,05 – 20000 Nm
