Conception et réalisation de capteurs de force, capteurs de couple , électronique de conditionnement

Amplificateurs & Conditionneurs pour pont de jauges

Amplificateur-conditionneur pour pont de jauges de contraintes, capteurs de force et de couple. Conditionneur analogique du signal d'entrée en signal de sortie : 4-20mA, 0-5V, 0-10V,...ATEX
Amplificateur analogique pour pont de jauges - sortie courant :  AMP-CSI
Montage en boitier 2 versions: entrée-sortie câble et entrée sur PCB à souder et sortie câble
Tension d'alimentation du circuit : dépend de l'impédance du pont de jauges 8.5Vdc à 30.0Vdc
Tension de sortie : 4-20mA  12 +/-8mA en 3 fils
Précision sur la linéarité : 0,02%
Bande passante : 0-1000Hz

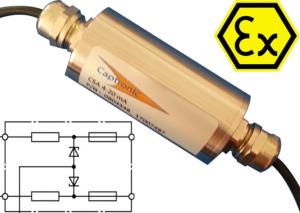

Amplificateur analogique pour pont de jauges - sortie courant : CSATEX 4-20
Montage en boitier métallique: entrée-sortie câble et entrée sur PCB à souder et sortie câble
Tension d'alimentation du circuit : dépend de l'impédance du pont de jauges 8.5Vdc à 28.0Vdc
Tension de sortie : 4-20mA  en 2 fils
Précision sur la linéarité : 0,02%
Bande passante : 0-1000Hz
N.B. : Montage et raccordement électrique très spécifique destiné à la limitation d'énergie en atmosphère explosive

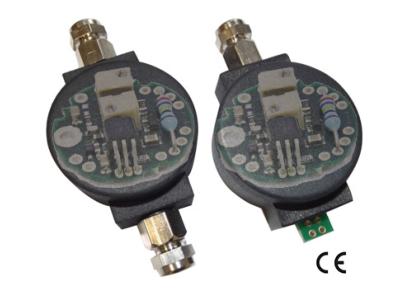

Amplificateur analogique pour pont de jauges - sortie tension :  AMP-CSV
Montage en boitier 2 versions: entrée-sortie câble et entrée sur PCB à souder et sortie câble
Tension d'alimentation du circuit : dépend de l'impédance du pont de jauges 8.5Vdc à 30.0Vdc
Tension de sortie : 0-+/-10.0V _ 0-5.0V_ 2.5+/-2.5V _ 0-10.0V_ 5.0+/-5.0V
Précision sur la linéarité : 0,02%
Bande passante : 0-1000Hz



Amplificateur de haute précision pour pont de jauges : BA-662

Haute précision :
24 bits
Montage sur rail DIN:
profils selon 50022 et 50035 .
Tension d'alimentation réglable de :9.0Vdc à 36.0Vdc
Signal de sortie : 0-10Vdc,+/-10.0Vdc ,0-5Vdc,+/-5.0Vdc,0-20mA, 4-20mA, 0+/-20mA ,
Bande passante règlable: 0,8 -2000Hz



Amplificateur pour pont de jauges et  potentiometre : CSJ-011
Montage sur rail DIN: profils selon 50022 et 50035 .
Règlages de la tension d'alimentation, gain et zéro sur face avant
Tension d'alimentation réglable de :5.0Vdc à 12.0Vdc
Pour le capteur, il y a 6 gammes d'entrée tension sélectionnable par DIP SWITCHES (10.00V alimentation):
   +/-12,5mV : de 0,1mV/V à 1,25mV/V
   +/-25,0mV : de 1,25mV/V à 2,50mV/V
   +/-125mV :  de 2,50mV/V à 12,50mV/V
   +/-250mV :  de 12,50mV/V à 25,00mV/V
   +/-1,2 V : de 25,00mV/V à 0,12V/V
   +/-12 V : de 0,1V/V à 1,0V/V (avec alimentation de 12.0V)
Signal de sortie : 0-+/-10.0Vdc , 0-20mA, 4-20mA, 0+/-20mA ,
Précision : 0,05%
Bande passante : 0-1000Hz
Options : Bande passante à 10KHz

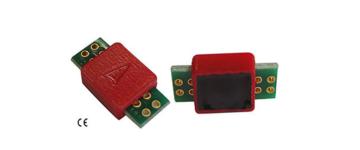

Amplificateur programmable miniature pour pont de jauges :  AMP-GP1
Amplificateur miniature pour pont de jauges de contraintes, se programme avec notre module :USB_PR_02

Montage en boitier polymère: entrée-sortie pour fils sur PCB à souder
Dimensions : 10mm x 12mm x 4,50mm
Température d'utilisation : -40°C...+130°C
Tension d'alimentation du circuit : de 2,65 Vdc à 5,50Vdc
Tension de sortie : de 2,65Vdc à 5,50Vdc
Programmation valeur d'offset (signal à vide) : de 0 à 100%
Précision sur la linéarité : <0,1 %
Bande passante minimale : 0-10KHz

Amplificateur pour jauges de contraintes : transformation de la tension différentielle en tension de mode commun.
