Conception et réalisation de capteurs de force, capteurs de couple , électronique de conditionnement
Mesure de force de tension de câbleDéfinition de la mesure de force de tension de cable mécanique : Comment contrôle-t-on la force de tension d'un câble sans insertion directe d'un capteur de force?
Le capteur de force que nous concevons pour realiser la mesure de tension de câble est réalisé par une mesure indirecte de la force de tension du fil ou câble en réalisant un déplacement local du fil/câble sous tension et en observant la force résultante calculée et paramétré sur le dispositif de mesure.Les valeurs usuelles affichées sont souvent : daN,tonne,Lbs...
CAPTRONIC conçoit et réalise également des dispositifs pour fils d'acier avec un diamètre inférieur au millimètre mais également pour des câbles dont le diamètre peut atteindre 36 mm. CAPTRONIC: conceptions spécifiques de capteurs de force ou tensiomètres

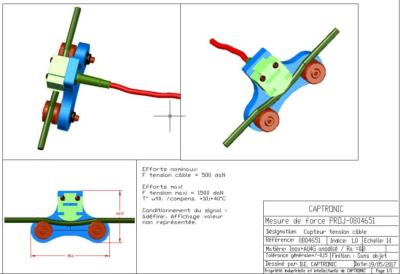

Le dispositif ci-dessous est destiné à des contrôles de tension de câble de 500 daN, ses dimensions permettent une intégration aisée.Dans ce cas précis le câble n'est pas déroulant mais les efforts peuvent varier .
 Dispositif de mesure de tension de fil (diamètre inférieur à 1mm) de soudure asservi en effort

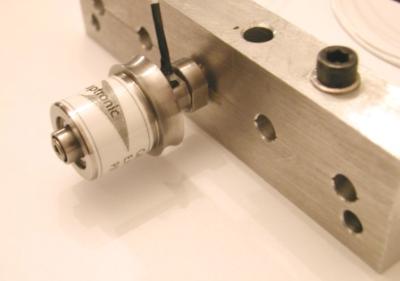

Ci-dessous une photo d'un dispositif de mesure de tension de fil de soudure destiné à être utilisé sur une soudeuse automatique de brides de pipe-line.  Ce capteur permet lors du déroulement du fil de soudure, de pouvoir mesurer en continue la force durant le procédé de soudure et ainsi permettre l'asservissement du tendeur de la bobine de distribution.

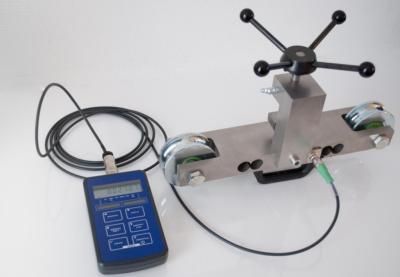

Tensiomètre pour câble de diamètre 1mm à 36 mm :mesures ponctuelles Ci-dessous une photo d'un dispositif de mesure de tension de câble relié à un afficheur portatif et permet de mesurer les forces de tension d'un câble dont le diamètre varie de 1mm à 36 mm.Ce dispositif est destiné aux mesures ponctuelles : structures à haubans, câbles d'amarrage,renforts de structure en traction ...
 |
