Dynamiques, rotatifs

Couplemètres dynamiques, rotatif de 0,02N.m a 20000N.m ,vitesse de rotation jusqu'à 36.000tours/min.

Qu'est ce qu'un couplemètre dynamique ?


C'est un transducteur soumis à une rotation qui convertit une déformation mécanique issue de la torsion en signal électrique proportionnel à cette déformation obtenue grâce aux jauges de contraintes montées en pont de mesure différentiel. Il peut être réalisé avec ou sans contact au niveau des transferts d'énergie et des signaux.



Choix d'un couplemètre dynamique ?


En fonction des objectifs et de la spécification technique : l'étendue de mesure, la vitesse de rotation, les encombrements, l'environnement du produit, la mesure d'angle, de vitesse. On choisit également les interfaces mécaniques de raccordement : arbre avec ou sans clavette, bride, empreintes carrée ...

Précision et incertitudes de mesure du couplemètre dynamique?



Nous étalonnons nos couplemètres et il est important d'avoir plusieurs bancs d'étalonnage dynamométriques en fonction de l'étendue de mesure qui permette de pouvoir qualifié au plan métrologique les capteurs de couple. Les étalonnages peuvent être réalisés avec un couplemètre de référence et par comparaison mais également en réalisant un couple avec la relation physique : Force x distance.
Les incertitudes sont liées aux performances du banc d'étalonnage mais également aux interfaces d'accouplement mécanique.

Mesure de couple dynamique, rotatif

Couplemètre dynamique pour vissage : CAP-DRFSK

Information complémentaire
Détails Demande d'information
Couplemètre dynamique pour vissage : CAP-DRFSKLe couplemètre rotatif à collecteur tournant CAP-DRFSK permet d'effectuer des mesures de couple lors d'opérations de vissage avec grande vitesse de rotation.
Sa conception permet d'atteindre une bonne précision ,une simplicité de son intégration sur les éléments tournants de vissage.
Sa compacité le rend facilement intégrable sur la plupart des outillages professionnels portatifs .

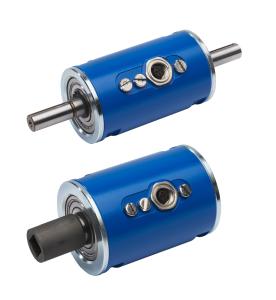

Couplemètre dynamique série : CAP-2000

Information complémentaire
Détails Demande d'information
Couplemètre dynamique série : CAP-2000Le couplemètre rotatif à collecteur tournant CAP-2000 permet d'effectuer des mesures de couple avec vitesse de rotation de 5000tr/min.
Ce capteur occupe un très faible volume et  appartient à la catégorie des capteurs "économiques" .

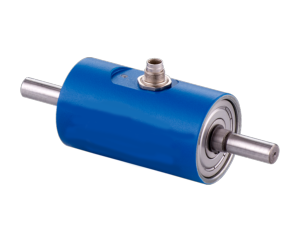

Couplemètre dynamique série : CAP-2300

Information complémentaire
Détails Demande d'information
Couplemètre dynamique série : CAP-2300Le couplemètre rotatif à collecteur tournant CAP-2300 permet d'effectuer des mesures de couple avec vitesse de rotation de 10.000tr/min.
Ce capteur occupe un très faible volume et  appartient à la catégorie des capteurs "économiques" .
Les sorties signal proposées pour ce capteur sont multiples : 0-10V, 4-20mA, CANBUS ou USB pour visualisation sur écran.


Couplemètre dynamique série compacte : CAP-DRBK

Information complémentaire
Détails Demande d'information
Couplemètre dynamique série compacte : CAP-DRBKLe couplemètre rotatif à collecteur tournant CAP-DRBK permet d'effectuer des mesures de couple avec grande vitesse de rotation.
Sa conception permet d'atteindre une bonne précision ,une simplicité de son intégration .
Il appartient à la catégorie des capteurs "économiques" .
