Dynamiques, rotatifs

Couplemètres dynamiques, rotatif de 0,02N.m a 20000N.m ,vitesse de rotation jusqu'à 36.000tours/min.

Qu'est ce qu'un couplemètre dynamique ?


C'est un transducteur soumis à une rotation qui convertit une déformation mécanique issue de la torsion en signal électrique proportionnel à cette déformation obtenue grâce aux jauges de contraintes montées en pont de mesure différentiel. Il peut être réalisé avec ou sans contact au niveau des transferts d'énergie et des signaux.



Choix d'un couplemètre dynamique ?


En fonction des objectifs et de la spécification technique : l'étendue de mesure, la vitesse de rotation, les encombrements, l'environnement du produit, la mesure d'angle, de vitesse. On choisit également les interfaces mécaniques de raccordement : arbre avec ou sans clavette, bride, empreintes carrée ...

Précision et incertitudes de mesure du couplemètre dynamique?



Nous étalonnons nos couplemètres et il est important d'avoir plusieurs bancs d'étalonnage dynamométriques en fonction de l'étendue de mesure qui permette de pouvoir qualifié au plan métrologique les capteurs de couple. Les étalonnages peuvent être réalisés avec un couplemètre de référence et par comparaison mais également en réalisant un couple avec la relation physique : Force x distance.
Les incertitudes sont liées aux performances du banc d'étalonnage mais également aux interfaces d'accouplement mécanique.

Mesure de couple dynamique, rotatif

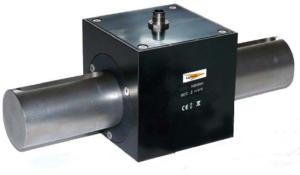

Couplemètre dynamique : CRB-070

Information complémentaire
Détails Demande d'information
Couplemètre dynamique : CRB-070Le couplemètre rotatif CRB-070 permet d'effectuer des mesures de couple avec vitesse de rotation de 3800tr/min..
Sa conception permet d'atteindre une bonne précision avec un signal de sortie en mV,une simplicité de son intégration .
Il appartient à la catégorie des capteurs "économiques" pour une installation rapide et une robustesse importante .

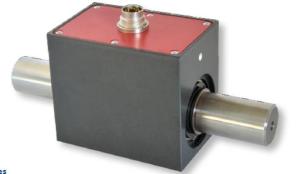

Couplemètre dynamique à 2 étendues de mesure : CAP-DRDL

Information complémentaire
Détails Demande d'information
Couplemètre dynamique à 2 étendues de mesure : CAP-DRDLLe couplemètre rotatif à collecteur tournant CAP-DRDL permet d'effectuer avec 2 voies de sorties simultanées des mesures de couple : basse étendue et haute étendue de mesures avec grande vitesse de rotation.
Sa conception permet d'atteindre une excellente précision : 0,1%.Il est possible de mesurer également les vitesses de rotation et angulaires.

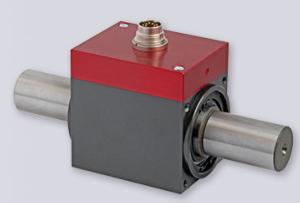

Couplemètre dynamique de haute précision : CAP-DRVL

Information complémentaire
Détails Demande d'information
Couplemètre dynamique de haute précision : CAP-DRVLLe couplemètre rotatif sans contact CAP-DRVL permet d'effectuer des mesures de couple de grande capacité avec grande précision.
Sa conception permet de disposer de deux types de sortie avec une excellente résolution : fréquence et tension

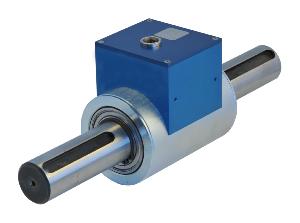

Couplemètre dynamique de précision série : CAP-3000 4000

Information complémentaire
Détails Demande d'information
Couplemètre dynamique de précision série : CAP-3000 4000La série de couplemètres rotatifs à collecteur tournant CAP-3000 4000 permet d'effectuer des mesures de couple avec vitesse de rotation de 10.0000tr/min.
Cette série dispose de nombreux avantages: multiplicité des types de sortie pour post-traitement du signal avec mesure d'angle.
Sa classe de précision est 0,2 pour le modèle série-3000 et 0,1 pour le modèle série-4000.
