Extensométrie _ Analyse de contraintes

L’extensométrie est une mesure de déformation sur matériaux.

La mesure de déformation de la jauge de contrainte (microdéformation) est proportionnelle à la variation de résistance de celle-ci et permet de calculer un taux de contrainte grâce au Module d'Young du matériau.
CAPTRONIC réallise des prestations de collage de jauges de contraintes sur materiaux, étude et realisation de capteurs spéciaux : choix de jauges pour haute température,  éprouvettes de fatigue ...Equipement d'arbres tournant pour mesure de torsion.

Choix de jauges de contraintes en fonction de l'environnement du spécimen et du taux d'utilisation : le motif, la dimension, la valeur ohmique, type de support ...
Colles couramment utilisées : MM60, MM610, AE10, 450  de Vishay, EP150 de HBM,

Moyens du laboratoire : UPM 60 HBM avec 60 voies de mesures , 3 systèmes portatifs SPIDER 8 de HBM avec mesures de température et jauges de contraintes, machine INSTRON 250KN ...

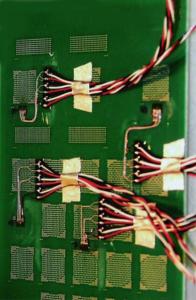

Mesure de contraintes mécaniques sur module electronique avec support en materiau composite

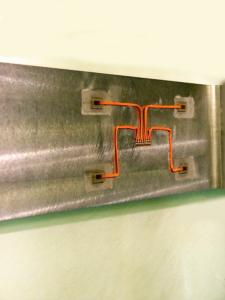

Equipement avec collage de jauges extensométries d'une éprouvette de fatigue mécanique

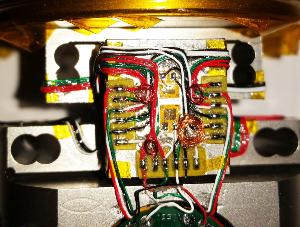

Extensométrie - réalisation capteur de force avec compensation thermique

Collage de jauges de contraintes sur tube d'injecteur haute pression_prestation en extensométrie
